柔性矿物绝缘防火电缆（BBTRZ系列）

名称型号

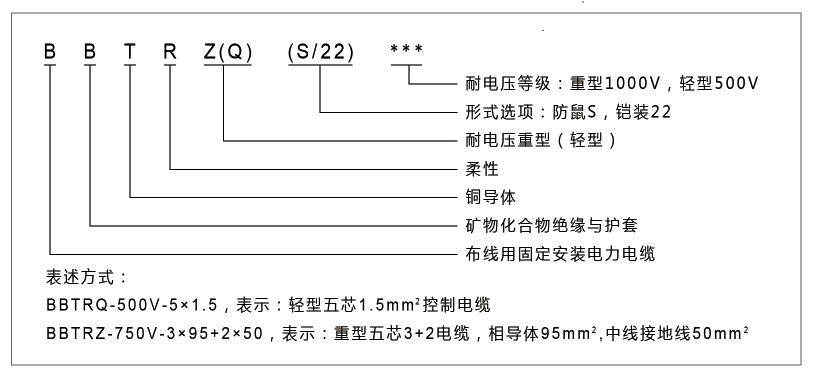

电缆型号：BBTRZ(Q)/TBTRZY

准确名称：柔性矿物绝缘防火电缆

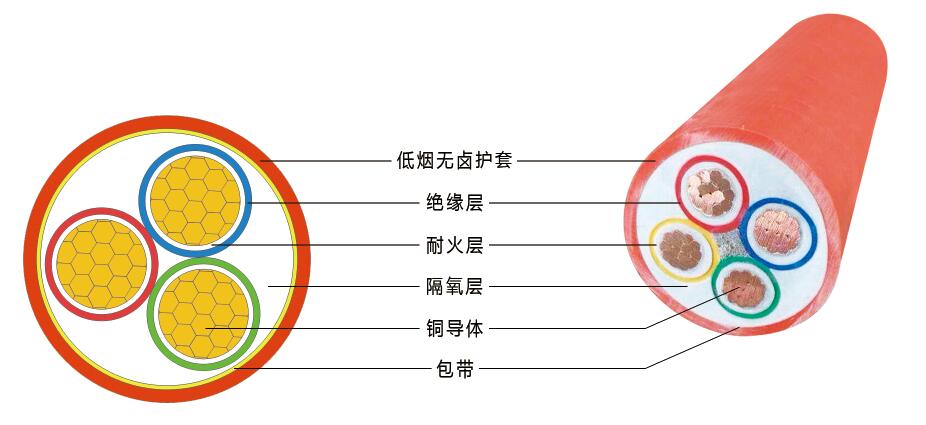

 产品结构

BBTRZ系列柔性矿物绝缘是由铜绞线、矿物化合物绝缘、矿物化

合物护套所构成。

产品标准

1、Q/CG 004-2017 额定电压0.6/1kV无机矿物绝缘防火电缆

2、BS 6387:1994在火焰条件下电缆保持电路完整性的性能要求；

3、GB/T12706.1《额定电压1KV（Um=1.2KV)到35KV（Um=40.5KV)

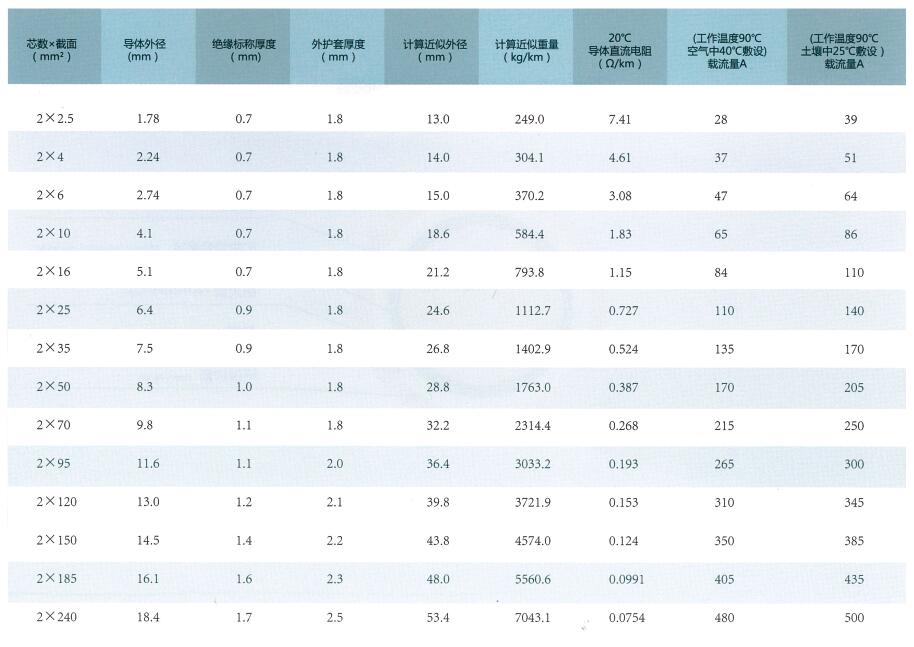

技术参数

1、额定电压：轻载500V，重载1000V；

2、长期工作温度是导体90℃，具备长期工作温度125℃的耐受性；

3、弯曲半径：允许最小弯曲半径≥6D。

用途

柔性矿物绝缘防火电缆（BBTRZ）具有保护生命、物资、信息安全的重要作用，应用于主干线路、消防线路、逃生救援系统，如应急照明、火灾监测、报警系统、电梯系统、排烟系统，以及控制线路等。

公共建筑：高层建筑、地下建筑、宾馆饭店、医院、学校、商务中心、政务中心、百货商场、大型超市、物流仓库、银行证券保险等金融机构、邮电中心、电力控制室、变电房、博物馆、纪念馆等历史性建筑。

基础设施：机场航站楼、车站、枢纽中心、港口、地铁系统、桥梁、隧道。

工业领域：煤炭采掘、煤炭化工、油田开采、石油化工、炼油厂、冶金工业、钢铁工业、船舶工业、航空航天、电力工业、医药工业、玻璃工业、造纸工业、军事系统。

防火、防爆、高温场所：石油库及加油站、天然气输送及压缩站、园林景观、名胜古迹、木结构建筑

主要性能

BBTRZ柔性矿物绝缘防火电缆与其它普通电缆的主要区别之一就在于生产时利用了大功率电子加速器产生的高能电子束（β射线）对特殊配方的无机化合物进行了交联处理，从而使电缆不仅能经受高达125℃的工作温度，而且在保持柔软性能的同时又大大提高了防火性能。可在负载1000V工作条件下承受950℃、3小时的燃烧，同时具有抗喷淋、抗机械撞击的功能。

与阻燃耐火及无卤低烟耐火电缆的比较

核心优势：不怕火燃烧、不成为火源、不传播火情 —— 真正的【燃烧不短路、短路不燃烧】

防火特性：BBTRZ电缆严格遵循英国BS6387标准，发生火灾时能保证至少3个小时必要人员与财产抢救的宝贵时间。

非灾源性：BBTRZ电缆过载保护能力强，对大电流的冲击具有良好的耐受能力，即使在负载发生变化或线路发生短路时，也不会像普通电缆一样引起电缆着火，不会产生燃烧与延伸灾害。

阻燃特性：BBTRZ电缆的主要材料（无机物或无机化合物），决定了电缆本体的非燃性，因此不蔓延火灾、不传播火情。

载流值大：传输相同的电流量，BTTRZ 电缆可比普通、减小1-2个截面等级。

耐压等级高：BBTRZ重型电缆耐压等级1000伏，高于刚性矿物绝缘电缆。

防爆特性：BBTRZ电缆可定长生产，无中间接头，可阻止可燃性油蒸汽、可燃性气体和火焰通过电缆进入与电缆连接的电器设备而起防爆作用。

绝缘性：BBTRZ 电缆具有在短路温度以上不变型、高耐火、火中三小时电路不间断、增强机械特性、增强耐化学性等特点，因此绝缘性能更高。

高温适应性：普通电缆的工作温度一般为70-90℃，而BBTRZ 电缆可在环境温度125℃的条件下长期工作，因此可以适应在一些具有特定要求的环境内正常工作。

防水特性：BBTRZ 电缆在火灾条件下仍具有良好的抗水喷淋能力。

机械强度高：BBTRZ电缆通过高能β电子射线，产品具有良好的抗机械撞击能力。

环保特性：BBTRZ电缆在火灾条件下，虽可能产生少量类似烟气的水汽，但无害于环境，完全克服了普通塑料电缆在火焰燃烧中所产生的烟雾和毒性对人员造成的“灾难”和“二次灾害”。

节能特性：相同的截面积，电缆的无功损耗会大大减少，长期使用会减少大量能源浪费。防火电缆
